Πλήρωση και εκκένωση σιλό

Φίλτρα σιλό

Δεκάδες χιλιάδες φίλτρα λειτουργούν παγκοσμίως εδώ και 20+ χρόνια.

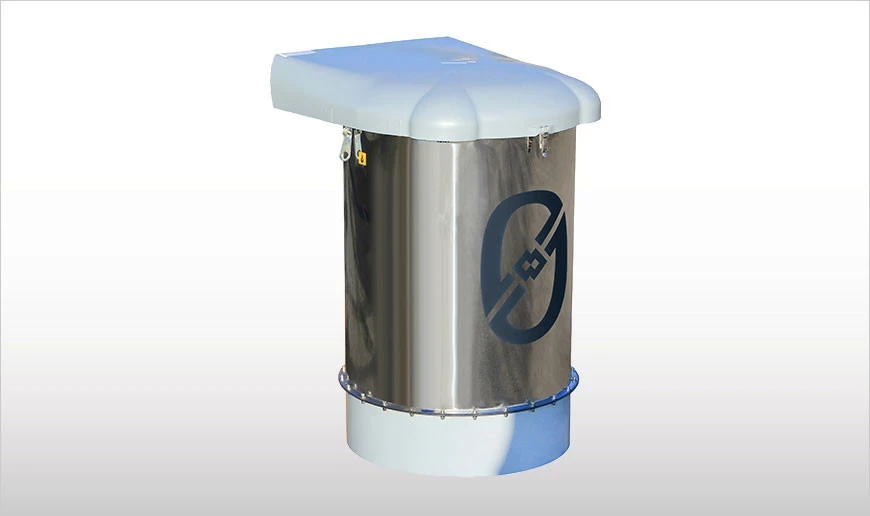

SILOTOP ZERO

Το SILOTOP είναι ένα κυλινδρικό φίλτρο για την εκτόνωση και αποκονίωση σιλό και δεξαμενών κατά την πλήρωσή τους με αερομεταφορά (π.χ., από σιλοφόρο όχημα). Ο αέρας διέρχεται από τα πτυχωτά φιλτροστοιχεία POLYPLEAT, τα οποία κατακρατούν την αιωρούμενη σκόνη. Το ενσωματωμένο αυτόματο σύστημα καθαρισμού "pulse jet" ενεργοποιείται περιοδικά, εκτονώνει παλμούς πεπιεσμένου αέρα, κατακρημνίζει την επικαθήμενη σκόνη και καθαρίζει τα φιλτροστοιχεία.

Στην τρέχουσα έκδοσή "SILOTOP Zero", τα φιλτροστοιχεία διαθέτουν υλικό τελευταίας τεχνολογίας το οποίο επιτρέπει φίλτρανση με απόδοση ως 99,99%, χαμηλότερη πτώση πίεσης και άυξηση της ροής του αέρα κατά 30%. Το υλικό είναι πιστοποιημένο κατά EN ISO 16890-1:2016, Group ISO ePM2.5 ≥ 65%.

Περισσότερα »

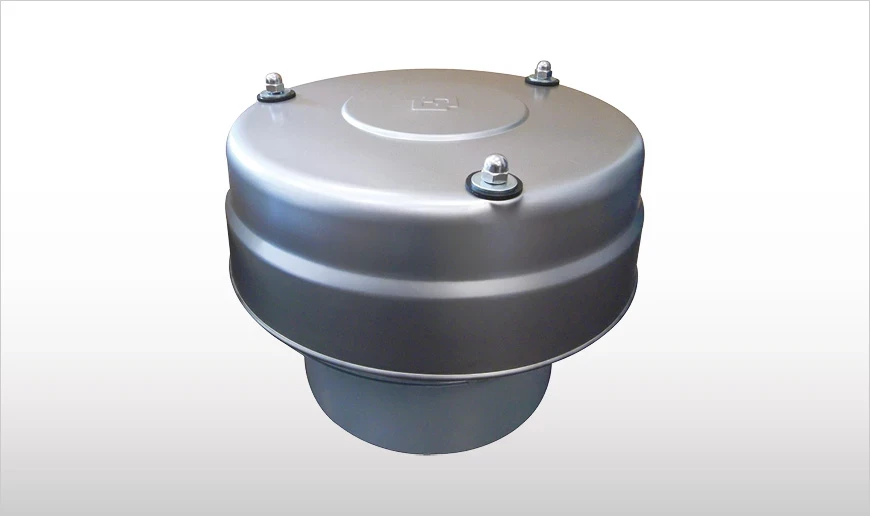

Βαλβίδες εκτόνωσης πίεσης σιλό

Even though ideally a Pressure Relief Valve should never have to go into action, it must be efficient and reliable if needed.

VCP

VCP Pressure Relief Valves consist of a cylindrical casing with a bottom flange to be connected with a spigot welded on the silo roof, a disc shape inner steel lid for negative pressure operation held in position by a central spring rod, an outside steel ring for excess pressure kept in position by three spring rods, gaskets, and a weather protection cover.

Helical springs keep the valve lids closed when the pressure value remains within the preset limits. The three outside spring rods keep the external ring-shaped lid firmly closed as long as the force generated by the pressure inside the silo does not overcome the spring force. Once the pressure exceeds the pre-set value the lid is pushed up and pressure can escape. The smaller lid covers the central circular opening of the external lid from below. It is held in the middle by a single spring rod and is pressed onto the external lid by the normal air pressure inside the silo.

In the event of suction pressure the spring is compressed and allows the lid to drop. The air entering the silo from outside ensures rapid pressure balance and pushes the central lid back up into "closed" position.

For applications in the food industry a version compliant with European Regulation (EC) No. 1935/2004 is available.

Περισσότερα »

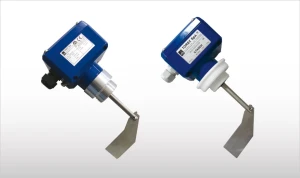

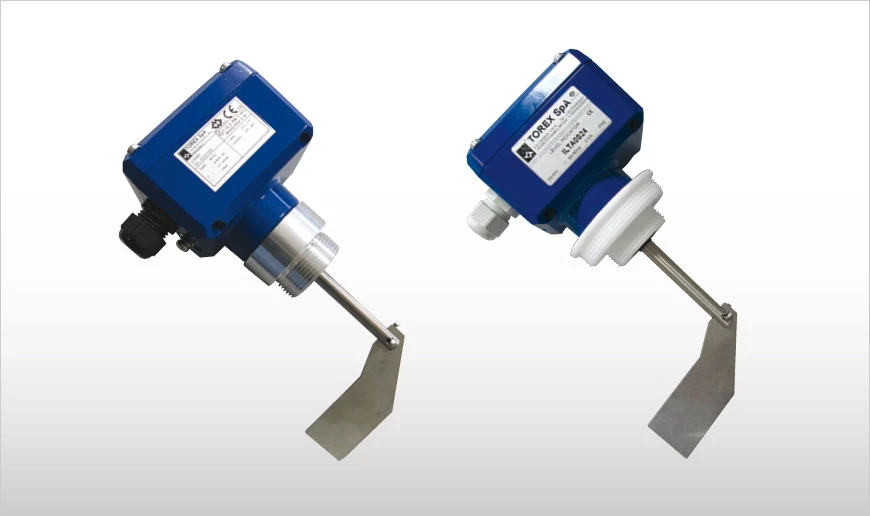

Περιστροφικοί δείκτες στάθμης

Έυκολη και ευέλικτη εγκατάσταση για αξιόπιστη ένδειξη στάθμης για σιλό και δεξαμενές στερεών.

ILT

Ο δείκτης στάθμης TOREX ILT σηματοδοτεί το επίπεδο πλήρωσης του σιλό ή της δεξαμενής στο ύψος στο οποίο έχει τοποθετηθεί το πτερύγιό του όταν η συνεχής περιστροφή (1 rpm) του πτερυγίου (stainless steel 304) παρεμποδίζεται από την παρουσία κοκκώδους στερεού ή υλικού σε μορφή πούδρας (τυπικά, ειδικού βάρους 0,3 ως 2,0 t/m³). Αντίστροφα, μόλις το επίπεδο πλήρωσης βυθιστεί κάτω από την θέση του πτερυγίου, η περιστροφή επανενεργοποιείται. Το ηλεκτρικό σήμα χρησιμοποιείται για την εκκίνηση ή παύση περαιτέρω αυτοματισμών, όπως για φίλτρα αποκονίωσης, υποβοηθήματα ροής, αεροφράχτες και μικροτροφοδότες, βαλβίδες, κοχλίες μεταφοράς, τηλεσκοπικές φυσσούνες και συστήματα αερομεταφοράς.

Σε αντίθεση με σημαντικά πιο περίπλοκα συστήματα ανέπαφης ένδειξης στάθμης, η μηχανική αρχή λειτουργίας του δείκτη στάθμης ILT τον καθιστά ανεπηρέαστο από την αγωγιμότητα και τα διηλεκτρικά χαρακτηριστικά του υλικού, καθώς και από την παρουσία εκνεφωμένου υλικού μέσα στην δεξαμενή. Η ροπή ενεργοποίησης είναι ρυθμιζόμενη σε 3 επίπεδα για υλικά διαφορετικού ειδικού βάρους. Η σύνδεση του δείκτη στάθμης βασίζεται σε σπείρωμα κατά ISO 228 από Delrin (στάνταρ) ή αλουμίνιο (σύμφωνα με ATEX Ex II 1/2 D IP65 T 100°C).

Ο περιστροφικός δείκτης στάθμης ILT διατίθεται με περίβλημα χυτού αλουμινίου με δείκτη προστασίας IP65 και σε εκδόσεις με ηλεκτρική τροφοδοσία συνεχούς και εναλλασσόμενου ρεύματος:

  • ILTD0: 24 V DC
  • ILTC0: 230 V AC 50 Hz και 115 V AC 60 Hz
  • ILTA0: 48 V AC 50 Hz και 24 V AC 60 Hz
  • ILTE0: 12 V DC

Διατίθενται επίσης μοντέλα του ILT για έλεγχο στάθμης υλικών σε θερμοκρασίες έως και 150°C ή έως και 250°C, καθώς και διπλό πτερύγιο (για ταχύτερη ένδειξη και ελαφρύτερα υλικά), και εξαρτήματα για επιμήκυνση του άξονα ως 3000 mm (για τοποθέτηση στην οροφή του σιλό ή της δεξαμενής).

Για την τήρηση απαιτήσεων τύπου ATEX διατίθεται το εύρος μοντέλων ILT ATEX.

Περισσότερα »

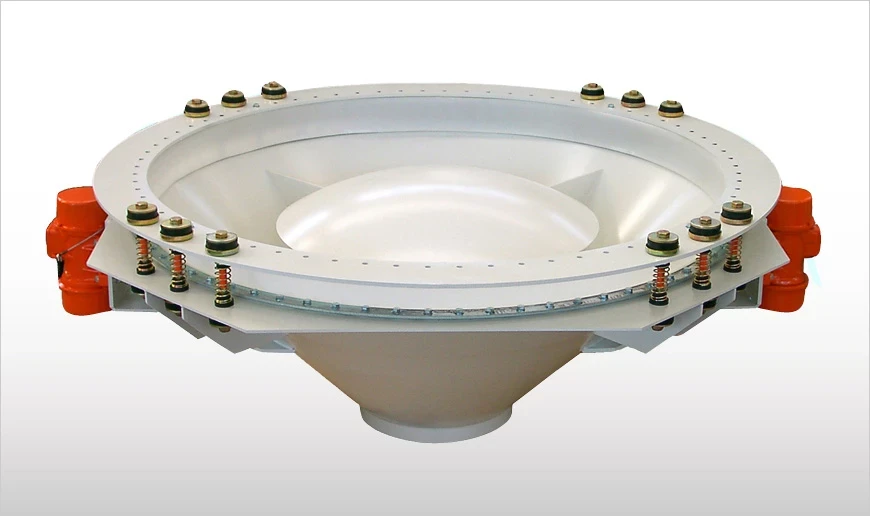

Δωνούμενοι κώνοι

The BA excels by its seamless cone and its double-flanged, seamless gasket.

BA

The BA Bin Activator is a device of tapered conical shape that, due to vibration, facilitates material flow from hoppers or silos. It consists of a seamless carbon or stainless steel cone manufactured on a sheet metal lathe, a seamless SINT engineering polymer seal with integrated upper and lower flange, suspensions for connection with the silo cone, as well as one or two electric OLI motovibrators.

To fit the BA Bin Activator, the silo cone has to be shorter than usual, leaving a wide outlet section. A flange supplied before or together with the Bin Activator is welded on the silo outlet cone on site. Special suspensions and a seamless, flanged SINT engineering polymer seal form a flexible connection between silo and Bin Activator. One or two electric OLI motovibrators fitted on the unit generate vibration of the Bin Activator every time the feeding device beneath the silo is started for feeding material. During operation the Bin Activator describes a gyratory movement which is transmitted to the material inside the silo. The result is smooth material flow through the Bin Activator outlet into the connected feeder.

BA Bin Activators are used in various industrial applications to facilitate discharge of powdery or granular materials from a silo or hopper. The use of this equipment ensures optimum feeding of the material according to a “mass flow” condition, thus avoiding bridging or rat holing phenomena.

Περισσότερα »

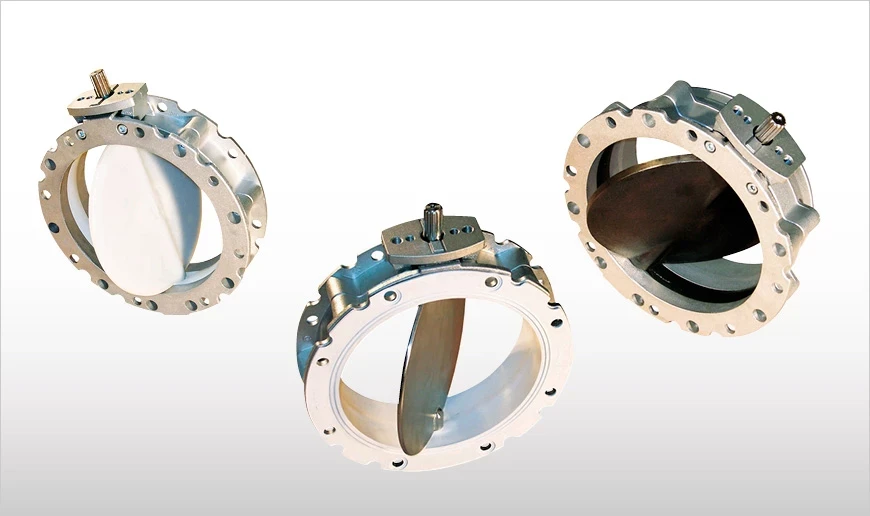

Βαλβίδες τύπου πεταλούδας

Οι βαλβίδες VFS χρησιμοποιούνται στην μετάγγιση στερεών (πούδρες, κονιάματα, χύδην και κοκκώδη στερεά) με βαρύτητα.

VFS

Χάρη στο μεγάλο εύρος επιλογών, οι βαλβίδες WAM VFS τύπου πεταλούδας (butterfly valve / κλαπέτο) είναι παγκοσμίως ο πιο ευρέως χρησιμοποιούμενος εξοπλισμός για φραγή της εξόδου υλικών (χύδην και κοκκώδη στερεά, πούδρες, κονιάματα) από σιλό (silo), δεξαμενή (hopper), και κάδους (bins). Τοποθετούνται επίσης ως επιλεκτική παρεμπόδιση/αναχαίτιση στερεών κάτω από κοχλίες μεταφοράς. Η βαλβίδα butterfly VFS μπορεί να χρησιμοποιηθεί όταν το υλικό βρίσκεται σε θερμοκρασία από -10 ως +70°C, και υπο συνθήκες πίεσης ως και 0,2 bar (3 psi).

Προχωρημένα υλικά, κατασκευή για ευκολία συντήρησης

Οι βαλβίδες VFS αποτελούνται από δύο ημισώματα από χυτοπρεσσαριστό κράμα αλουμινίου υψηλής πίεσης τα οποία περικλείουν περιστρεφόμενο δίσκο από χυτοσίδηρο επενδεδυμένο με τεχνοπολυμερές SINT, και στεγανοποίηση από ελαστομερές NBR (nitrile rubber / Buna-N / νιτρίλιο). Οι εξαιρετικές αντιτριβικές ιδιότητες των υλικών επένδυσης του δίσκου και στεγανοποίησης της διατομής συνεισφέρουν στην μακροζωία της βαλβίδας και στην αποφυγή προσμίξεων στο υλικό που την διαρρέει.

Διαστάσεις και επιλογές μηχανισμού κίνησης

Οι βαλβίδες VFS είναι διαθέσιμες με διατομή ονομαστικής διαμέτρου 100, 150, 200, 250, 300, 350 και 400 mm και συνδυάζονται με τρεις διαφορετικούς μηχανισμούς ενεργοποίησης: με χειροκίνηση, με πνευματική κίνηση, ή με απευθείας ηλεκτρική κίνηση, ανάλογα με την εφαρμογή και τον τύπο του υλικού. Οι τρεις τύποι ενεργοποίησης είναι εναλλάξιμοι, προσφέροντας έτσι την δυνατότητα αναβάθμισης στο μέλλον ανάλογα με τις ανάγκες τις διεργασίας.

Σύνδεση με άλλον εξοπλισμό

Διατίθενται δύο εκδόσεις της βαλβίδας VFS, με μία ή δύο φλάντζες, ανάλογα με την σύνδεση που απαιτείται στον προσκείμενο βιομηχανικό εξοπλισμό:

  • Το μοντέλο V1FS διαθέτει μία άνω φλάντζα και ένα κωνικό κάτω τμήμα (λαιμός), το οποίο είναι κατάλληλο για τη στερέωση εύκαμπτου χιτωνίου για την καθοδήγηση της ροής του υλικού προς περαιτέρω μηχανήματα.
  • Το μοντέλο V2FS διαθέτει πανομοιότυπη άνω και κάτω φλάντζα για σύνδεση με άκαμπτα εξαρτήματα όπως μεταλλικές σωληνώσεις, π.χ. για μετάγγιση υλικού σε κοχλία.

Ειδικές εκδοχές για τρόφιμα

Για τη βιομηχανία τροφίμων διατίθεται εκδοχή της VFS σύμφωνη με τον κανονισμό EU 1935/2004 σχετικά με τα υλικά και αντικείμενα που προορίζονται να έρθουν σε επαφή με τρόφιμα ή για υλικά τα οποία αποτελούν πρώτη ύλη για τρόφιμα. Η έκδοση αυτή φέρει δίσκο από ανοξείδωτο χάλυβα (AISI 304L / EN 1.4306 / X2CrNi19-11) και ενσωματωμένη στεγανοποίηση / ολική επένδυση εσωτερικών επιφανειών από υλικό προδιαγραφών food-grade, και συνοδεύεται από πιστοποίηση καταλληλότητας EC 1935/2004.

Για εφαρμογές σε εκρηκτική ατμόσφαιρα ATEX Zone 22 είναι επίσης διαθέσιμη η VFS ATEX σε εκδοχή με καταλληλότητα για τρόφιμα και πιστοποίηση EC 1935/2004.

Κωδικοί παραγγελίας

Οι κωδικοί των βαλβίδων μπορούν να συνδυαστούν με κωδικό για σετ παρελκόμενων πνευματικής κίνησης (ΠΠΚ), με ένα ή δύο πηνία ενεργοποίησης 24/48 V DC, 24/48/110/220 V AC 50 Hz (στάνταρ επιλογή: μονοστατική ηλεκτροβαλβίδα με ένα πηνίο 24 V DC).

VFS βάνα πεταλούδα με δίσκο από SINT™

Ονομαστικό
μέγεθος
Διατομή ⌀
[mm]
Έξοδος:
λαιμός
Έξοδος:
φλάντζα
Σετ ΠΠΚ
(24 V DC)
100 95 10 11 100 10 12 100 10 81 002
150 150 10 11 150 10 12 150 10 81 000
200 200 10 11 200 10 12 200 10 81 000
250 250 10 11 250 10 12 250 10 81 000
300 300 10 11 300 10 12 300 10 81 000
350 350 10 11 350 10 12 350 10 81 003
400 400 10 11 400 10 12 400 10 81 003

VFS βάνα πεταλούδα με ανοξείδωτο δίσκο από SS 304L και ολική επένδυση εσωτερικών επιφανειών (food-grade), έξοδος: λαιμός

Ονομαστικό
μέγεθος
Διατομή ⌀
[mm]
Βάνα
πεταλούδα
Σετ ΠΠΚ
(24 V DC)
100 90 10 13 109 10 81 002
150 145 10 12 150 10 81 000
200 195 10 12 200 10 81 000
250 245 10 12 250 10 81 000
300 295 10 12 300 10 81 000

Περισσότερα »


Βαλβίδες τύπου θυρίδας

Αξιόπιστη αναχαίτιση ροής στερεών σε μορφή σκόνης, πούδρας, κονιάματος και κώκκων.

VL

Οι βαλβίδες VL τύπου θυρίδας τοποθετούνται στις εξόδους δεξαμενών οποιουδήποτε τύπου (σιλό / hopper / κάδοι), στις εισόδους και εξόδους από συστήματα μηχανικής μεταφοράς (π.χ., κοχλίες), και στις εισόδους συστημάτων εκφόρτωσης (π.χ., φυσσούνες). Σε σύγκριση με αντίστοιχες καθολικά μεταλλικές βαλβίδες θυρίδας, οι βαλβίδες της σειράς VL διαθέτουν χαρακτηριστικά και καινοτομίες που τις προσδίδουν εξαιρετική αξιοπιστία και μακροζωία, όπως και ευκολία χρήσης, επιθεώρησης και συντήρησης.

Το σημαντικότερο πλεονέκτημά τους, αυτό της μακροζωίας, οφείλεται στο ότι το μεταλλικό τους πλαίσιο είναι μερικώς και η λάμα της θυρίδας εξ ολοκλήρου επικαλυμμένα με το τεχνοπολυμερές SINT® του WAMGROUP. Η χρήση αυτού του ειδικά εξελιγμένου σύνθετου υλικού συνεισφέρει στην στεγανότητα της βαλβίδας, διευκολύνει την ροή καθώς και επίσης μειώνει αισθητά την φθορά από τριβή κατά την ροή των στερεών, ειδικά σε σύγκριση με παραδοσιακές, εξ ολοκλήρου μεταλλικές βαλβίδες χωρίς αυτό το τεχνολογικό πλεονέκτημα.

Πέραν από την χρήση εξειδικευμένων υλικών, η σειρά βαλβίδων VL διακρίνεται για τον έξυπνο modular μηχανολογικό σχεδιασμό της, χάρη στον οποίο διατίθενται ποικίλες εκδοχές για την εκάστοτε εφαρμογή, όπως διαφορετικά σχήματα και μεγέθη της διατομής, διαφορετικά υλικά πλαισίου και λάμας, και μηχανισμοί ενεργοποίησης.

Συγκεκριμένα, η διατομή ονομαστικού μεγέθους (μήκους πλευράς ή διαμέτρου) 150 ως 400 mm μπορεί να είναι τετράγωνη (μοντέλα VLQ και VLS), στρογγυλή (μοντέλο VLC) ή ορθογώνια (μοντέλο VLR), το πλαίσιο και τα έδρανα από carbon steel ή ανοξείδωτα (stainless steel) SS 304, και η λάμα από τα ίδια υλικά χωρίς επικάλυψη με τεχνοπολυμερές SINT®, κατ'επιλογή. Για χρήση σε εφαρμογές της βιομηχανίας επεξεργασίας και παραγωγής τροφίμων σε ξηρά μορφή διατίθεται η επιλογή της επικάλυψης σώματος και λάμας (SS 304) με τεχνοπολυμερές SINT® AL, το οποίο φέρει πιστοποίηση για χρήση food-grade.

Με εξαίρεση το μοντέλο VLS, το οποίο φέρει ενσωματωμένο πνευματικό ενεργοποιητή μέσα στο πλαίσιο της βαλβίδας, όλες οι βαλβίδες της σειράς VL μπορούν να συνδυαστούν ευέλικτα με χειροκίνητο, ηλεκτροπνευματικό, ή πλήρως ηλεκτρικό μηχανισμό ενεργοποίησης με αντίστοιχα παρελκόμενα, όπως κιτ στήριξης πνευματικού κυλίνδρου, πηνία (24 V DC, 24 V AC / 50 Hz, 48 V AC / 50 Hz, ή 220 V AC / 50 Hz), μονοστατικές ή διστατικές ηλεκτροβαλβίδες και τερματοδιακόπτες. Έτσι καθίσταται εύκολη και η αναβάθμιση τους ανά πάσα στιγμή από χειροκίνηση σε αυτοματοποιημένη λειτουργία.

Για την χρήση σε περιβάλλοντα με εκρηκτικές ατμόσφαιρες διατίθεται επίσης η γκάμα VL με πιστοποίηση ATEX.

Περισσότερα »


Υποβοηθήματα ρευστοποίησης (πνευματικά)

Trouble-free material flow from silos, bins or hoppers with a variety of powdery materials.

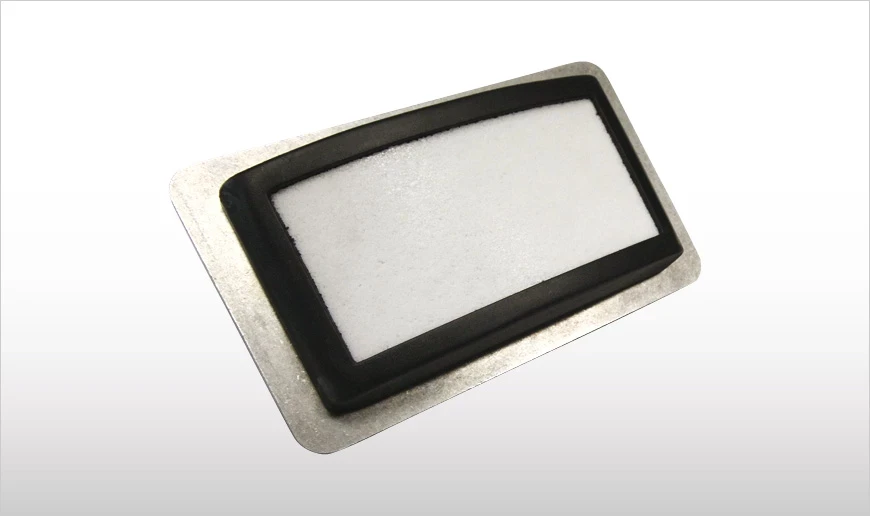

I100

I100 Aerator Pads are a low-cost solution which ensures trouble-free material flow from silos, bins or hoppers with a variety of powdery materials. They can be easily mounted and retrofitted in existing plants.

Due to the semi-convex shape of the durable polymer pad, air is given off with a wide emission angle across the entire white filter surface.

Low pressure aeration or fluidisation prevents rat-holing, bridging, segregation or material residues at the bottom of the silo cone.

I100 Aerator Pads excel thanks to a lightweight, yet robust and reliable engineering polymer casing and filter design. In a single row installation, they are widely used for materials such as cement and similar materials. More sophisticated applications with alternately-fed multiple rows can be used for lime storage and dosing plants in which fluidisation is used not only during discharging of the silo but also to keep the material in motion during extended periods of storage.

A rectangular, external mounting kit is available for easily fitting or retrofitting batching plants.

Περισσότερα »


Υποωοηθήματα ρευστοποίησης (πνευματικά και με δόνηση)

An important step ahead in aeration technology, with superior versatility across various powdery materials.

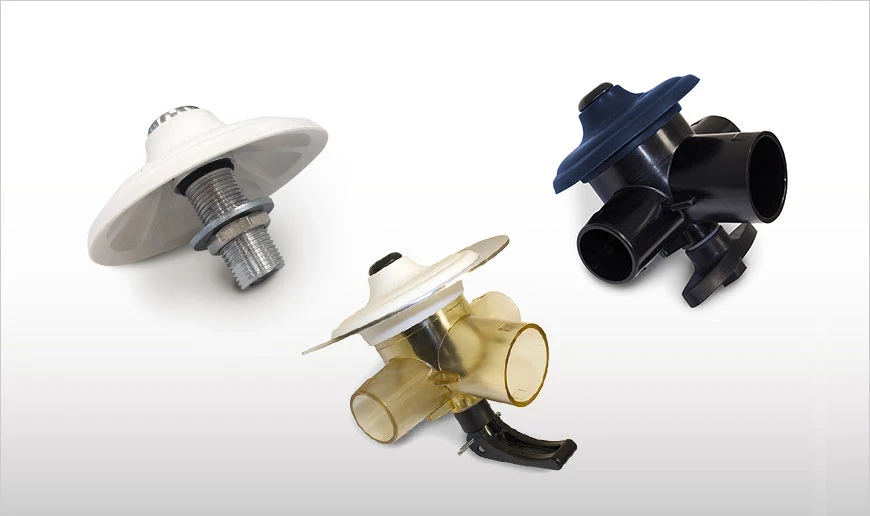

VB range

The unique, patented UNIDIRECTIONAL AIR FLOW Tramontana® technology is included in the 2014 VB-series. The VBS Quick Flow (“S” standing for application on SILOS) has been fully reviewed in order to satisfy current market needs.

Along with a variety of membrane materials, the new design has considerably improved the performance of OLI Vibro-Aerators. An important step ahead in aeration technology, the VB-series meets virtually every user’s requirements in terms of versatility in use for various powdery materials, protection of the environment and temperature range. Lower operating pressure and reduced air consumption are the main benefits.

An external mounting kit makes the VB-series interchangeable with aerator pads which are commonly used in mobile batching plants.

The Mini-VB series, for both internal and external assembly, completes this product line.

VBT Quick Flow (“T” standing for trailer application) completes the range as an innovative solution for Bulk Tanker Trailers.

The entire VBT line is food-grade and UL94-compliant. These Aerators are manufactured from high-tech polymer suitable for environmental conditions ranging from extremely hot to extremely cold.

Laboratories and field test have given proof of high efficiency in terms of reduction of tanker unloading time of around 20%, depending on the type of powder.

VBT Quick Flow is completely interchangeable with other aerator makes currently present on the market.

Περισσότερα »

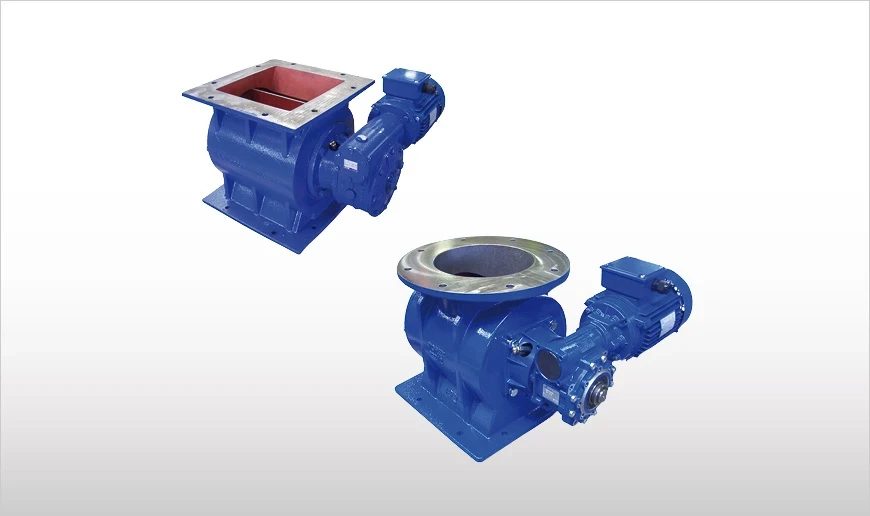

Περιστροφικές βαλβίδες

Με τις βαλβίδες RV και RVR επιτυγχάνεται η ελεγχόμενη εκκένωση/τροφοδοσία υλικών από και προς σιλό, δεξαμενές, συστήματα αερομεταφοράς, φίλτρα αποκονίωσης, ή κυκλώνες.

RV/RVR

Οι περιστροφικές βαλβίδες RV/RVR έχουν σχεδιαστεί με στόχο να είναι προσαρμόσιμες σε ένα τεράστιο εύρος εφαρμογών χειρισμού υλικών σε μορφή πούδρας ή κόκκων. Αποτελούνται από ένα κυλινδρικό θάλαμο (cast iron, 304 SS, ή 316 SS) μέσα στον οποίο περιστρέφεται ρότορας με κυψέλες με διατομή V, με δύο μετωπικές φλάντζες στεγανοποίησης, και ανάμεσα σε φλάντζες εισόδου και εξόδου. Η φλάντζα εξόδου είναι πάντα τετράγωνης διατομής (πλευράς 150, 200, 250, ή 300 mm), ενώ η φλάντζα εισόδου είναι ίδιας διατομής στο μοντέλο RV και κυκλικής διατομής (διαμέτρου 150, 200, 250, ή 300 mm) στο μοντέλο RVR.

Διατίθενται τέσσερα μεγέθη σώματος των βαλβίδων RV/RVR με βάση την ογκομετρική παροχή του ρότορα ανά περιστροφή, από 2,2 ως 19,5 ℓ/rpm. Έτσι μπορούν να ικανοποιηθούν απαιτήσεις εφαρμογών με δυναμικότητα ως και 25 m³/h (RV20/30). Οι λάμες του ρότορα μπορούν να φέρουν εναλλάξιμη επένδυση των ακμών τους με Vulkollan για επιπλέον ανθεκτικότητα κατά την χρήση με φθοροποιά υλικά και επιπλέον στεγανότητα σε συνδυασμό με κύκλωμα πνευματικής μεταφοράς (-0,5 ως +0,3 bar).

Σε όλα τα μεγέθη, οι βαλβίδες RV/RVR διακρίνονται για το μικρό αποτύπωμά τους χάρη στην συμπαγή κατασκευή τους, την ανθεκτικότητα και ευκολία συντήρησης χάρη στον μηχανολογικό σχεδιασμό τους, αλλά και το μεγάλο εύρος επιλογών όσον αφορά τον μηχανισμό κίνησης ανάμεσα σε ηλεκτρομειωτήρες για περιστροφή με 10 (με μειωτήρα pre-torque), 20 ή 30 rpm, με μηχανικά μεταβλητή ταχύτητα (4 ως 20 rpm), ή με μετάδοση με αλυσίδα (10, 20, ή 30 rpm).

Για χρήση σε εν δυνάμει εκρηκτικές ζώνες ATEX Zone 22 ή σε εφαρμογές με ATEX Zone 20 εντός της βαλβίδας διατίθενται επίσης τα μοντέλα RV/RVR…X.

Περισσότερα »
